Almudevar (Huesca)

Almacén y centro de mecanizado de carpintería.

Las instalaciones ya construidas y sobre las que se pretende instalar el almacén y el centro de mecanizado de carpintería, junto con las oficinas y servicios del personal son las que se describen a continuación:

– NAVE de 120 m de longitud por 20 m de anchura, con cubierta a dos aguas (pendiente del 10 %) de “sandwich” de chapa prelacada. Esta construcción principal cuenta con dos adosados:

– El primero de ellos se destinará a oficinas y servicios del personal. Cuenta con dos plantas de 300 m² cada una. La planta primera para albergar oficinas y despachos, quedando la planta baja para servicios de personal y zona de exposición y/o ventas.

– El segundo, ejecutado a continuación del primero en la fachada Este de la nave principal, será también un adosado de 30 m de longitud por 10 m de anchura y estará destinado a taller de la carpintería.

Todas estas construcciones tienen la misma cubierta de chapa lacada y cerramientos de hormigón prefabricado o de obra de fábrica.

Zaragoza (Zaragoza)

Equipamiento industrial para empresas de transportes.
Zaragoza (Zaragoza)

Torres de Barbués (Huesca)

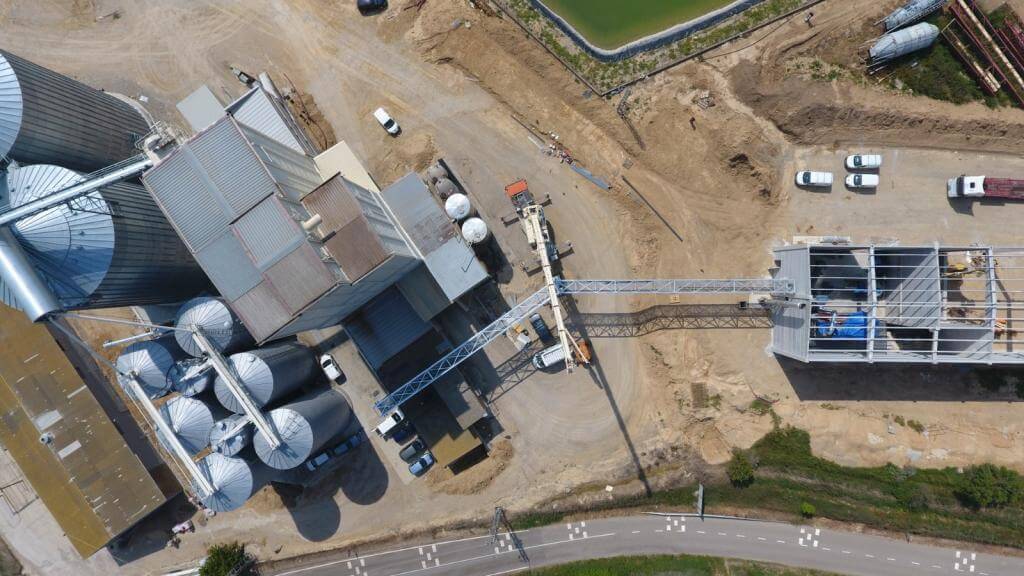

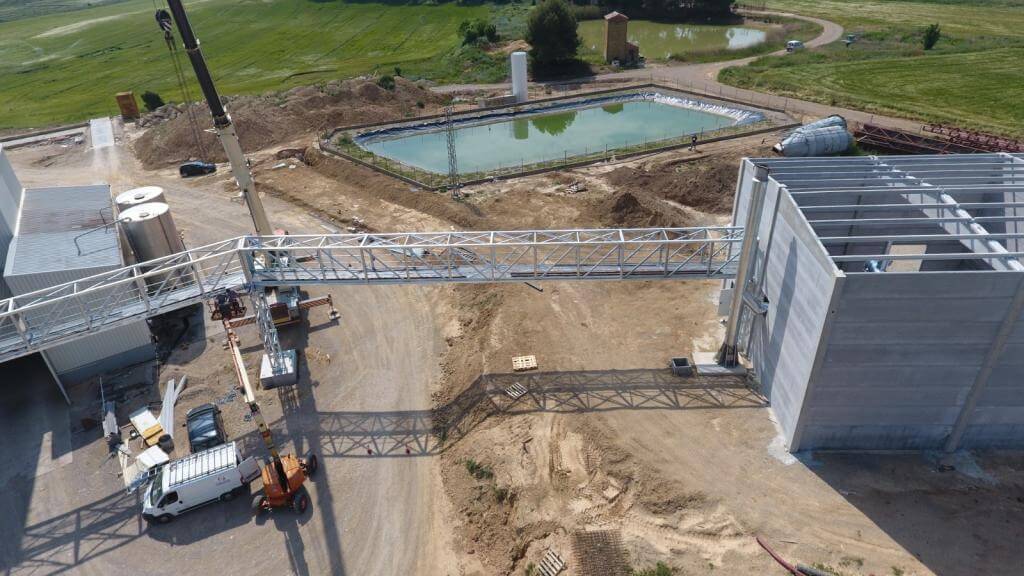

Proyecto Rack para paso de instalaciones en fábrica de piensos: Rack aéreo para paso de tuberías (11 tuberías de acero de diámetro de hasta 8″, con previsión de duplicarlas) en trazado horizontal y disposición de peine vertical, la necesidad de montajes, conducciones y manteniminento de las mismas implica que el rack es transitable por personal de mantenimiento. El trazado del rack parte de la zona de la sala de calderas y llega hasta la nave de almacén de biomasa, con previsión de prolongación hasta una futura instalación propia. Se ha  realizado en dos alineaciones de 27.7m y 29.2m con un apoyo intermedio además de los extremos, la altura libre en la sala de calderas es de 10.3m y de 5.0m en la nave de almacén, con una altura libre superior a 6m en el paso sobre el vial. Se proyecta y construye una estructura metálica de perfiles laminados en caliente, calidad S 275 JR, con una celosía doble tipo Pratt recta, de 2.3m de canto y separadas 1.4m con pares arriostrados por cruces de San Andrés, el par inferior se utilizará para el paso peatonal de mantenimiento por medio apoyos en los cordones inferiores de las celosías, sobre los que se coloca un tramex de seguridad. El apoyo se realiza en tres torres metálicas, construidas como una estructura triangulada formada por dos pilares compuestos a base de perfiles empresillados y unidos con cruces de San Andrés. La cimentación consiste en una zapata en cada torre, sobre las que se montan los pilares compuestos y que conforman las citadas torres.

Tamarite de Litera (Huesca)

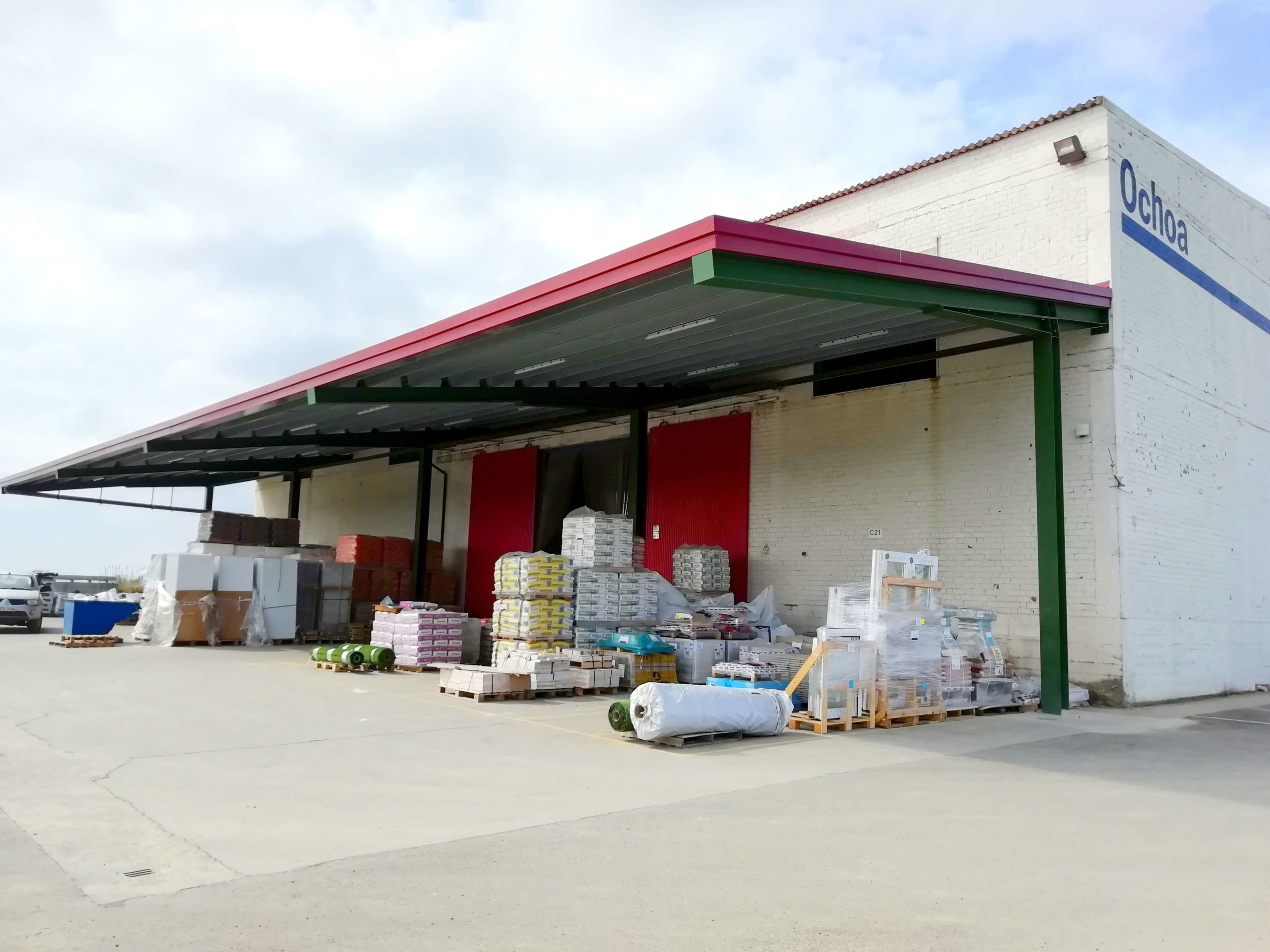

Marquesina, de 32,60m de longitud por 17,78m de anchura máxima y 15,11m de anchura mínima, altura neta de 11,00m y máxima de 14,88m, con cubierta a dos aguas (10%) con chapa simple precalada. Se ha construido mediante estructura metálica. No se han realizado cerramientos verticales, quedando abierta en todo su perímetro. Dispone de solera de hormigón armada existente.

Binéfar (HUESCA)

Proyecto Marquesina de  39,6m de longitud por 10m de anchura, altura neta de 5,29m y máxima de 8,00m, con cubierta a un agua (10%) con chapa simple prelacada. Se ha  construido mediante estructura metálica. No se han realizado cerramientos verticales, quedando abierta en todo su perímetro. Dispone de solera de hormigón armado existente.

Lanaja (Huesca)

Pasarela para cinta de transporte de huevos con paso para personal de mantenimiento, de 1.6m de anchura, 12.5m de longitud y 5m de altura neta, zonas de transición de 9.9m y 6.9m, ejecutado en acero laminado en caliente con acabado galvanizado, cimentación de hormigón superficial en zapatas combinadas para cada torre de apoyo.
